三態緩沖器又稱三態驅動器，在汽車和工業領域常常用來做電平轉換，以及增大MCU的驅動電流。近日，納芯微(NOVOSENSE)宣布推出全新三態緩沖器---NCA82XX產品系列，可廣泛適用于汽車電機驅動、OBC/DCDC、工業電機驅動、變頻器、伺服、LED顯示等場景。
NCA82XX在汽車和工業中的應用解讀
納芯微NCA82XX系列是一款8通道的三態緩沖器，可幫助提高面向總線的收發器、時鐘驅動器等的驅動能力，并保證信號定時的準確性。該產品系列分為雙電源和單電源供電的兩個版本。其中，
- NCA8244和NCA8541為單電源供電的基礎版本，分別具有雙向傳輸和單向傳輸數據的功能，通常用于電機驅動，LED顯示等場景
- NCA84245和NCA8T245為雙電源供電的升級版本，可順應客戶系統應用升級和改版的需求，更靈活地幫助客戶實現雙邊電壓轉化，有Level shift的功能

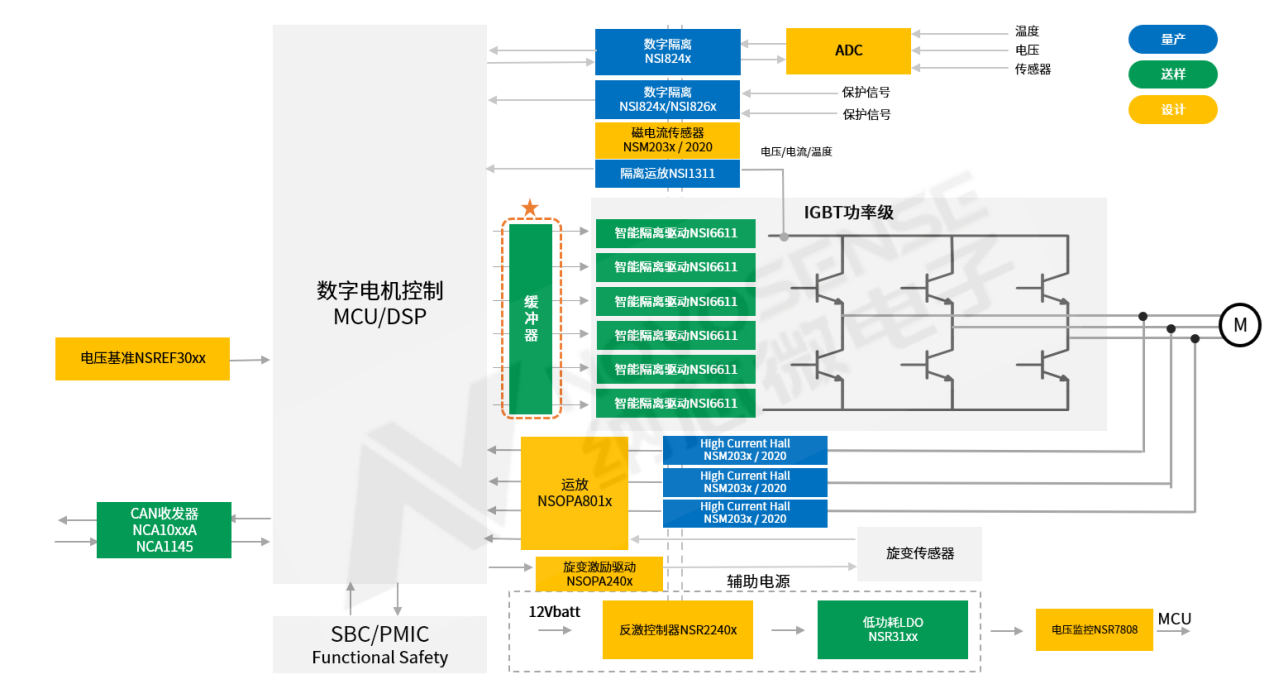

? NCA82XX三態緩沖器在汽車主驅里的應用
? NCA82XX緩沖器在工業伺服/變頻器里的應用
NCA82XX各類型號及參數詳述
? NCA8244
NCA8244/NCA8244L是一款八通道緩沖器/驅動器，用于提高面向總線端的收發器、時鐘驅動器等的驅動能力以及確保信號時序的完整性。它在兩個方向各提供四路傳輸通道，分別具有低電平使能的輸出使能控制(/OE)。當/OE為低電平，NCA8244/NCA8244L將數據從輸入端口A傳輸?shù)捷敵龆丝赮。當/OE為高電平，輸出端口處于高阻態。在上下電過程中，/OE應通過上拉電阻連接到VCC，以確保輸出端口保持高阻態。NCA8244/NCA8244L可支持5.5V輸入電壓，每個通道支持最大24 mA電流驅動能力。所有未使用的輸入端口必須保持在VCC或者GND狀態，防止VCC過流。
主要性能
- 適用于汽車領域:
車規版本：NCA8244-Q1TSTR, NCA8244-Q1SWTR
- 輸入兼容TTL電平
- 電源電壓:
NCA8244: 4.5 v至5.5 v
NCA8244L: 1.65V至3.6V
- 支持5.5 V輸入電壓
- ESD：
3000V HBM
2000V CDM
- 工作溫度:-40℃~125℃
- 符合ROHS標準的封裝：TSSOP20, SOP20
? NCA8T245
NCA8T245是一款8路緩沖器/驅動器，具有兩個獨立的供電電源，供電電壓范圍為1.65V ~ 5.5V。A端口電平參考VCCA, B端口電平參考VCCB，因此它支持1.8V, 2.5V, 3.3V和5.5V間的電平雙向轉換。NCA8T245主要用于兩個數據總線之間的異步通信，提供一個方向控制端(DIR)用于控制數據的雙向傳輸。當DIR為高電平，芯片由A端向B端傳輸數據;當DIR為低電平，由B端向A端傳輸數據。輸出使能/OE電平跟隨VCCA，低電平使能。當/OE為高電平，輸出端處于高阻態。在上下電過程中，/OE應通過上拉電阻連接到VCCA，以確保輸出端的高阻態。NCA8T245供電電壓在4.5V ~ 5.5V時，最大能支持32mA驅動電流。所有未使用的輸入端必須保持在VCC或GND，防止VCC過流。
主要性能
- 適用于汽車應用:NCA8T245-Q1TSXR
- 控制引腳電平參考VCCA
- 供電電壓:1.65V~5.5V
- ESD：
4000V HBM
1000V CDM
- 工作溫度:-40℃~125℃
- 符合ROHS標準封裝：TSSOP24
? NCA8541
NCA8541是一款8路緩沖器/驅動器，用于提高面向總線端的收發器、時鐘驅動器等的驅動能力以及確保信號時序的完整性。它提供了8路傳輸通道，兩個低電平使能的輸出控制端(/OE)。當/OE1和/OE2都使能時，NCA8541將數據由A端傳輸?shù)結端。當其中一個/OE為高電平，輸出端處于高阻態。在上下電過程中，/OE應通過上拉電阻連接到VCC，以確保輸出端口的高阻態。NCA8541可支持5.5V輸入電壓，每個通道支持最大6mA電流驅動能力。所有未使用的輸入端必須保持在VCC或GND，防止過流。
主要性能
- 適用于汽車領域:
NCA8541-Q1TSTR
- 輸入兼容TTL電平
- 供電電壓: 4.5V~5.5V
- 支持5.5V輸入電壓
- ESD：
3000V HBM
2000V CDM
- 工作溫度:-40℃~125℃
- 符合ROHS標準的封裝: TSSOP20
? NCA84245
NCA84245是一款8路總線收發器，具有兩個獨立的供電電源。A端電平參考VCCA,供電電壓范圍4.5V~5.5V；B端電平參考VCCB，供電電壓范圍為2.7V~3.6V，支持兩個電壓范圍的雙向電平轉換。NCA84245主要用于兩個數據總線之間的異步通信，提供一個方向控制端(DIR)控制數據傳輸方向。當DIR為邏輯高，由A向B傳輸數據;當DIR為邏輯低，由B向A傳輸數據。輸出使能/OE電平參考VCCA，低電平使能，當/OE為高電平，輸出處于高阻態。在上下電過程中，/OE應通過上拉電阻連接到VCC，以確保輸出端高阻態。NCA84245每個通道最大支持24mA電流驅動能力。所有未使用的輸入必須保持在VCC或GND，以防止VCC過流。
主要性能
- 適用于汽車領域:
NCA84245-Q1TSXR
- 控制引腳電平參考VCCA
- 電源電壓:
VCCA: 4.5V至5.5V
VCCB: 2.7V至3.6V
- ESD：
2000V HBM
1000V CDM
- 工作溫度:-40℃~125℃
- 符合ROHS標準的封裝：TSSOP24
